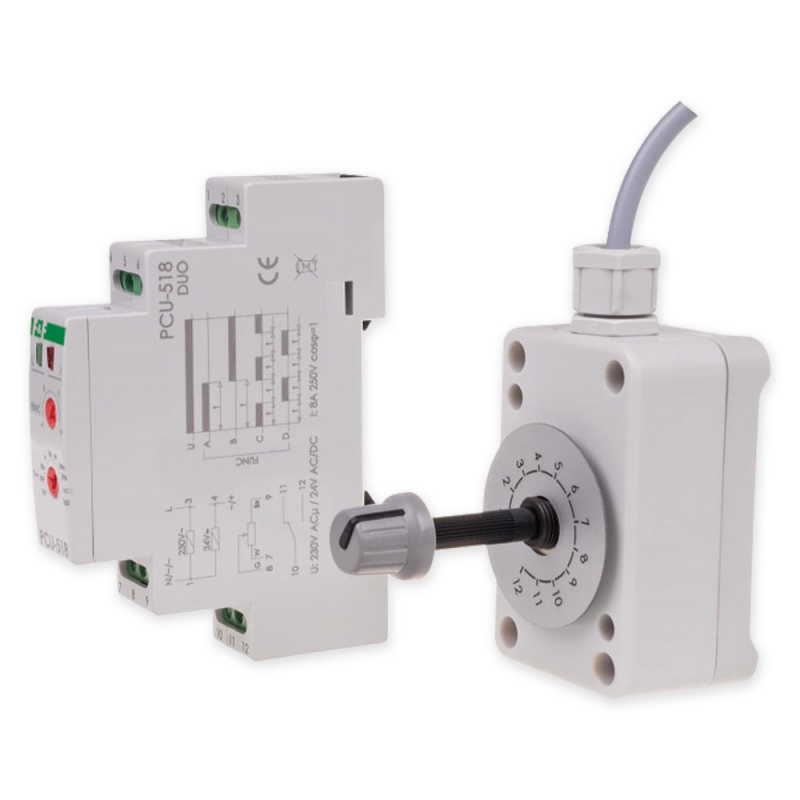

F&F Przekaźnik czasowy 2P 8A 230V/24V AC/DC wielofunkcyjny z zewnętrznym potencjometrem PCU-518DUO

FF145

5908312592594

Producent F&F

142,10 zł brutto   115,53 zł netto

Tylko najlepsze oferty Znalazłeś taniej?

142.1
Wysyłka
w 48h

Zamówienia telefoniczne

Infolinia Pon.-Pt., godz 9:00 - 17:00, Sob.: 9:00 - 14:00

+48 74 831 24 23

Opis przedmiotu Szczegółowy opis towaru

F&F LOGO

CHARAKTERYSTYKA OGÓLNA:

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). Z zewnętrznym potencjometrem nastawy czasu.



FUNKCJE:

*OPÓŹNIONE WYŁĄCZENIE (A). Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE ZAŁĄCZENIE (B). Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styku w pozycję 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C). Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D). Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Uwaga! Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego. Praca z nowymi ustawieniami czasu następuje po wyłączeniu i powtórnym włączeniu zasilania. Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.



NASTAWA TRYBU PRACY:

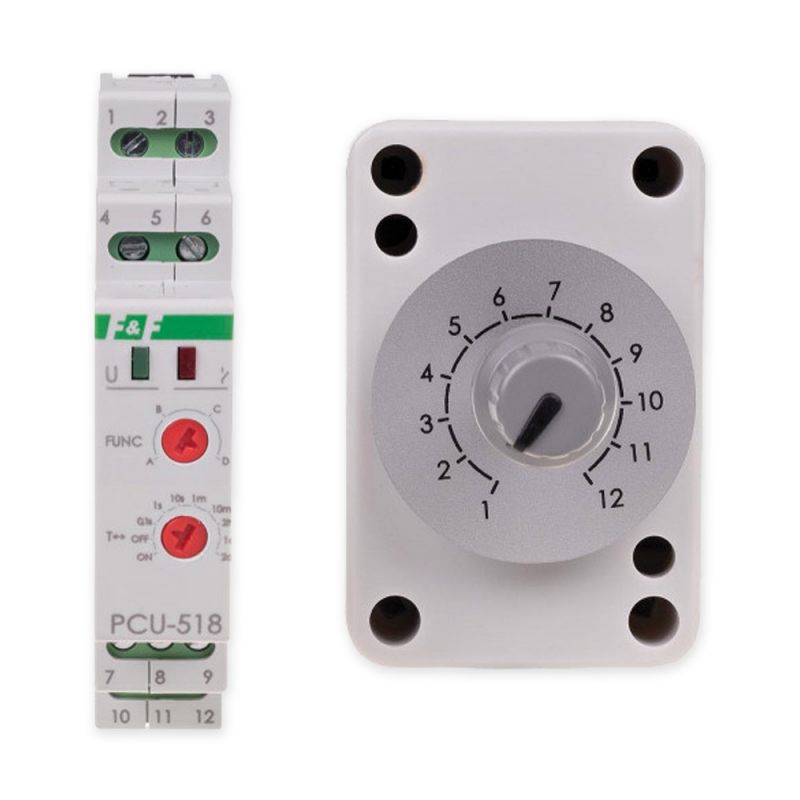

Pokrętłem wyboru  funkcji  FUNC ustawić  jedną z  funkcji (np. funkcja A  - opóźnione wyłączenie).



NASTAWA CZASU PRACY:

Pokrętłem wyboru zakresu czasowego T↔ ustawić jeden z zakresów, następnie pokrętłem nastawy czasu T× ustawić wartość na skali od 1 do 12. Iloczyn tych wartości jest równy czasowi pracy  t  (np.  t=1m×7=7 min).



ZAKRESY CZASOWE:

0,1s: 0,1÷1,2 s
1s : 1÷12 s
10s: 10÷120 s
1m: 1÷12 min.
10m: 10÷120 min.
2h: 2÷24 godz.
1d: 1÷12 dni  (24÷288 godz.)
2d: 2÷24 dni  (48÷576 godz.)
ON: przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 10-12.
OFF: przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 10-11.

Rozwiń opis Zwiń opis

Dane techniczne Parametry produktu

Oznaczenie handlowePCU-518 DUO
Rodzajprzekażniki modułowe wielofunkcyjne
Długość przewodu70cm (3×0,42mm²)
Liczba biegunów1P + N
Liczba modułów 18mm1
Rodzaj zestykuNO (styk zwierny), NC (styk rozwierny)
Separacja stykutak
Rezystancja styków100 kΩ
Opóźnienie zadziałaniamniej niż 50 ms
Sygnalizacja zasilaniaLED zielona
Sygnalizacja zadziałaniaLED czerwona
Prąd znamionowy In8 A
Napięcie znamionowe Un24≂, 230 V~
Pobór energii0,8 W
Wyłącznik czasowynastawny 0,1 s ÷ 576 godz.
Montaższyna 35 mm (TH35/DIN)
Sposób podłączeniazaciski gwintowe
Maks. przekrój przewodów podłączeniowych2,5 mm²
Stopień ochronyIP20
Temperatura pracy-25°C ÷ +50°C
Wymiary produktu83×42×30 mm (puszka potencjometru)
CertyfikatyCE
Gwarancja24 miesiące
