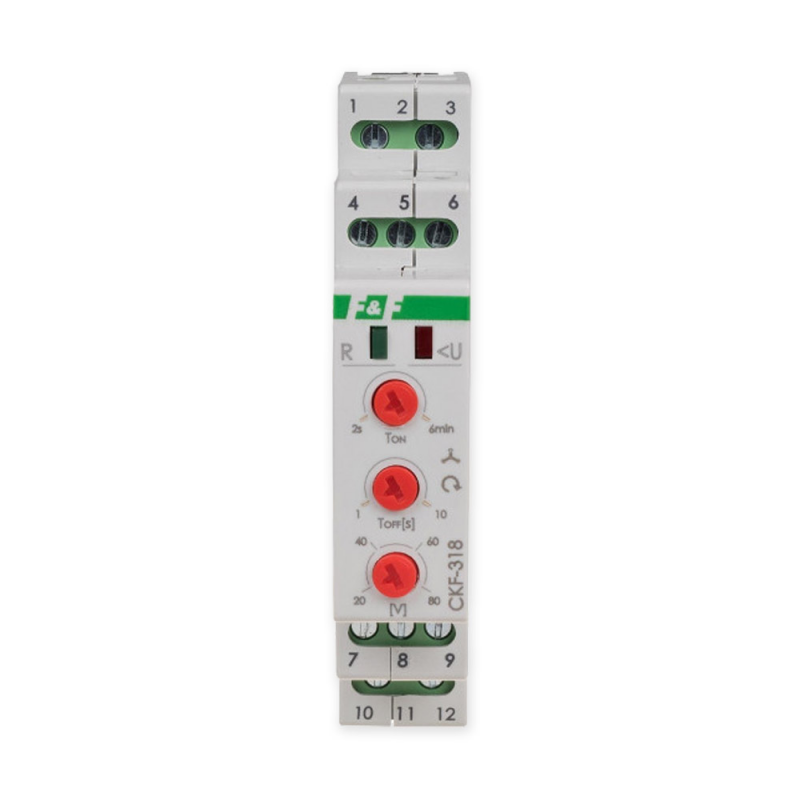

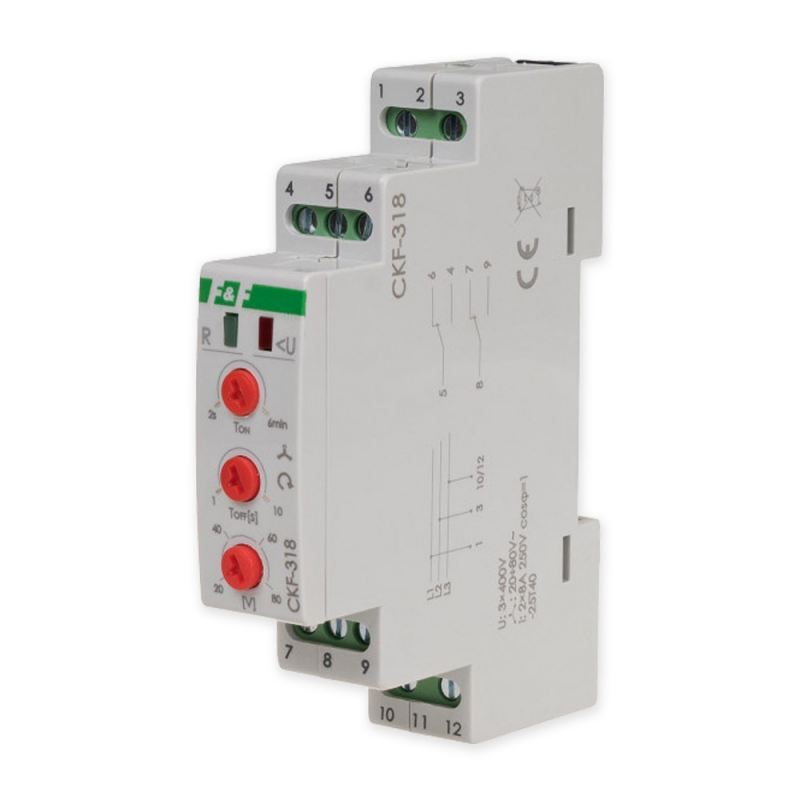

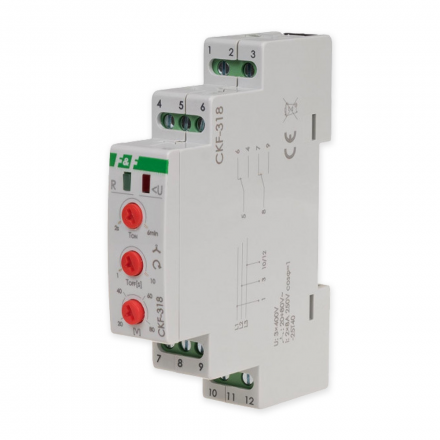

F&F Czujnik kolejności zaniku i asymetrii faz 2P 2x8A CKF-318

FF070

5908312590927

Producent F&F

169,53 zł brutto   137,83 zł netto

Tylko najlepsze oferty Znalazłeś taniej?

169.53
Wysyłka
w 48h

Zamówienia telefoniczne

Infolinia Pon.-Pt., godz 9:00 - 17:00, Sob.: 9:00 - 14:00

+48 74 831 24 23

Opis przedmiotu Szczegółowy opis towaru

F&F LOGO



CHARAKTERYSTYKA OGÓLNA

Czujnik kolejności i zaniku fazy. Bez przewodu neutralnego.

Czujnik kolejności i zaniku fazy CKF-318 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V (bez przewodu neutralnego).
Realizowane funkcje zabezpieczające:
- asymetria napięciowa między fazami
- całkowity zanik fazy
- symetryczny spadek napięć w trzech fazach
- zmiana kolejności faz
- przekroczenie górnego progu napięciowego fazy >480 V
- przekroczenie dolnego progu napięciowego fazy <320 V

Przy prawidłowych warunkach napięcia sieci styki czujnika są zamknięte. W przypadku wystąpienia anomalii napięciowych czujnik odłączy styki z właściwym opóźnieniem czasowym. Powrót parametrów sieci do warunków normalnych spowoduje ponowne załączenie styków z ustawionym opóźnieniem.

Polski produkt!


SYGNALIZACJA

LED zielona [R]:
- świeci - parametry prawidłowe, styk zamknięty
- miga - odliczanie czasu opóźnienia ponownego załączenia
LED czerwona [U]:
- świeci - asymetria napięciowa lub napięcie poniżej 320 V
- miga ×1/s - nieprawidłowa kolejność faz
- miga ×3/s - napięcie powyżej 480 V

Rozwiń opis Zwiń opis

Dane techniczne Parametry produktu

Oznaczenie handloweCKF-318
Rodzajprzekaźniki modułowe
Liczba biegunów3P
Liczba modułów 18mm1
Rodzaj zestyku2x NC (styk rozwierny), 2x NO (styk zwierny)
Separacja stykutak
Opóźnienie wyłączenia1÷10 s
Czas załączenia odbiornika2÷360 s (regulowane)
Sygnalizacja zasilaniaLED zielona
Sygnalizacja zadziałaniaLED czerwona (odłączenie zasilania)
Prąd znamionowy In2x 8A
Napięcie znamionowe Un3 × 400 V
Maksymalne napięcie pracy Ubmax480 V
Minimalne napięcie pracy Ubmin320 V
Asymetria napięciowa zadziałania20÷80 V
Histereza napięciowa5 V~
Pobór energii1,6 W
Współpraca z agregatami prądotwórczymitak
Kontrola zaniku / asymetrii faztak
Kontrola kolejności faztak
Kontrola styków stycznikanie
Montaższyna 35 mm (TH35/DIN)
Sposób podłączeniazaciski gwintowe
Maks. przekrój przewodów podłączeniowych2,5 mm²
Moment dokręcający0,4 Nm
Stopień ochronyIP20
Temperatura pracy-25°C ÷ +40°C
CertyfikatyCE
Gwarancja24 miesiące
