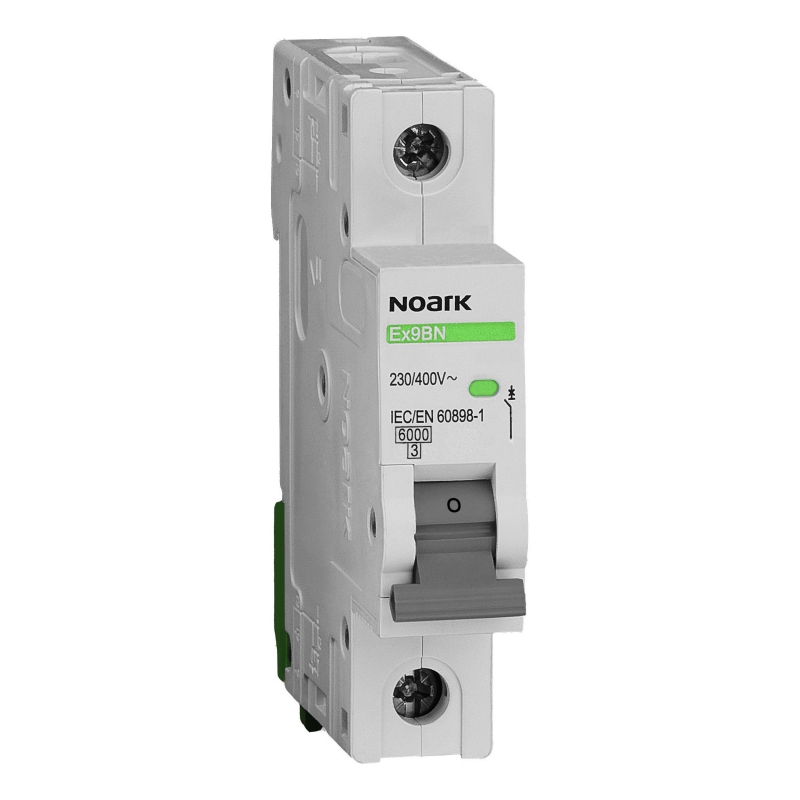

NOARK Wyłącznik nadprądowy 1P B 6A 6kA AC Ex9BN 100004

NO001

8592765000057

Producent NOARK Electric

8,87 zł brutto   7,21 zł netto

Tylko najlepsze oferty Znalazłeś taniej?

8.87
Wysyłka
w 24h

Zamówienia telefoniczne

Infolinia Pon.-Pt., godz 9:00 - 17:00, Sob.: 9:00 - 14:00

+48 74 831 24 23

Opis przedmiotu Szczegółowy opis towaru

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D.

Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne.

Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.



Cechy ogólne:

  • Wyłączniki nadprądowe zgodne z IEC / EN 60898-1
  • Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA
  • 1 do 4 biegunów
  • Charakterystyki wyzwalania B, C, D
  • Prąd znamionowy do 63 A
  • Napięcie znamionowe 230/400 V AC, 48 V DC (na biegun)
  • Szeroki wybór akcesoriów

Rozwiń opis Zwiń opis

Dane techniczne Parametry produktu

Kolor produktujasnoszary
Oznaczenie handlowe100004
Rodzajwyłączniki nadprądowe
Liczba biegunów1P
Liczba modułów 18mm1
CharakterystykaB
Prąd znamionowy In6 A
Znamionowa zwarciowa zdolność łączeniowa Icn6 kA
Napięcie znamionowe łączeniowe Ue (AC)230/400 V
Częstotliwość znamionowa50/60 Hz
Napięcie znamionowe udarowe Uimp6 kV
Minimalne napięcie pracy Ubmin12 V AC/DC
Znamionowe napięcie izolacji Ui690 V
Wytrzymałość elektryczna (liczba cykli)10 000 łączeń
Wytrzymałość mechaniczna (liczba cykli)20 000 łączeń
Montaższyna 35 mm (TH35/DIN)
Sposób podłączeniazacisk szynowy/windowy, zaciski gwintowe
Maks. przekrój przewodów podłączeniowych35 mm²
Stopień ochronyIP20
Temperatura pracy-30°C ÷ +70°C

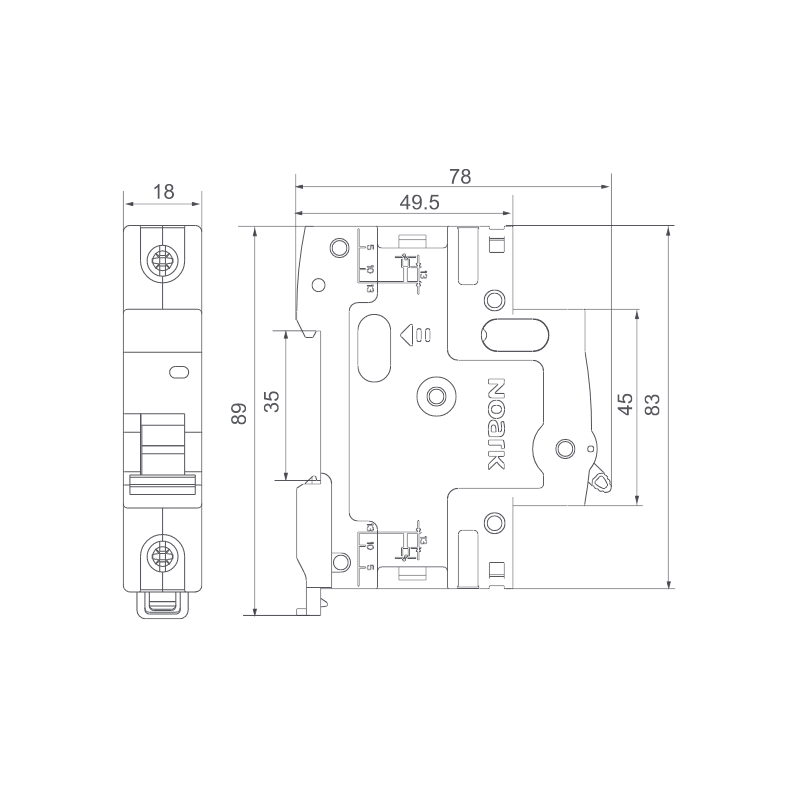

Wymiary (szer. × wys. × gł.)18×83×78 mm
Waga netto (kg)0,12
CertyfikatyCE
NormyPN-EN 60898-1, IEC/EN 60947-2
Gwarancja24 miesiące
Rozwiń opis Zwiń opis
  • Reviews (0)
  • Path: > > > NOARK Wyłącznik nadprądowy 1P B 6A 6kA AC Ex9BN 100004

    Pliki do pobrania

    Deklaracja zgodności NOARK Ex9BN

    Deklaracja zgodności UE/PL dla wyłączników nadprądowych NOARK Ex9BN

    Pliki do pobrania (88.11k)
