F&F Przełącznik automatyczny sieć-agregat 63A PSR-463-AUTO


Przełącznik automatyczny służy do przełączania automatycznego i manualnego pomiędzy dwoma 3-fazowymi liniami zasilającymi lub np. linią zasilającą, a generatorem. Obsługiwany prąd do 63A.

Działanie:

PSR-463-AUTO jest automatycznym, trójfazowym, 4-biegunowym przełącznikiem instalacyjnym realizującym program przełączeń I–0–II. Wbudowany napęd silnikowy, oraz zaawansowana konstrukcja mechaniczna zapewniają realizację bezpiecznego rozłączania i załączania obciążenia do znamionowego prądu 63 A. Układy kontroli linii wejściowych, oraz przekaźnikowe wyjścia sterujące umożliwiają również realizację prostych układów samoczynnego załączenia rezerwy, przełączającego zasilanie pomiędzy dwoma liniami zasilającymi, lub linią główną i agregatem prądotwórczym (z możliwością wystawienia sygnału do uruchomienia generatora).

Cechy:

• Niezależny układ sterujący i mechanizm wykonawczy.
• Mechaniczne zabezpieczenie, które zapobiega jednoczesnemu włączeniu obu źródeł zasilania.
• Dzięki rozbudowanej funkcjonalności:
• • Sterowania zewnętrznym generatorem;
  • Wejście bezpieczeństwa pozwalające automatycznie wyłączyć zasilanie w przypadku zgłoszenia niebezpieczeństwa lub pożaru;
  • Kontrola poprawności napięcia;
  • Sygnalizacja stanu pracy;
• Możliwość pracy w trybie Auto lub Manual.
• Kontrolki wskazujące stan głównego zasilania, zasilania awaryjnego i status wyłączników.
• Porty wyjściowe do sygnałów alarmowych i sterowania zewnętrznego.
• Bezpieczne przełączanie między zasilaniem głównym a awaryjnym.
• Łatwa integracja z istniejącymi instalacjami.
• Możliwość pracy w układzie 1-fazowym i 3-fazowym.
• Załączenie/wyłączenie styków głównych (L1, L2, L3, N) następuje jednocześnie.

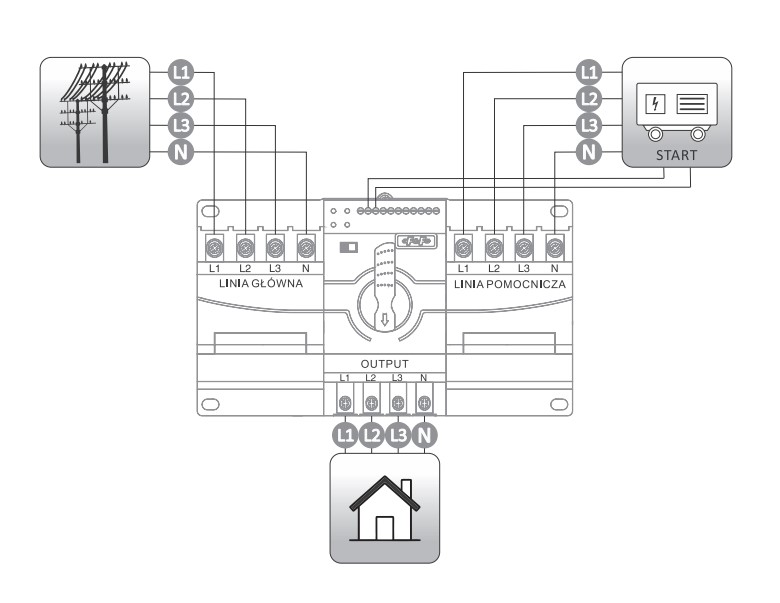

Schemat podłączenia:

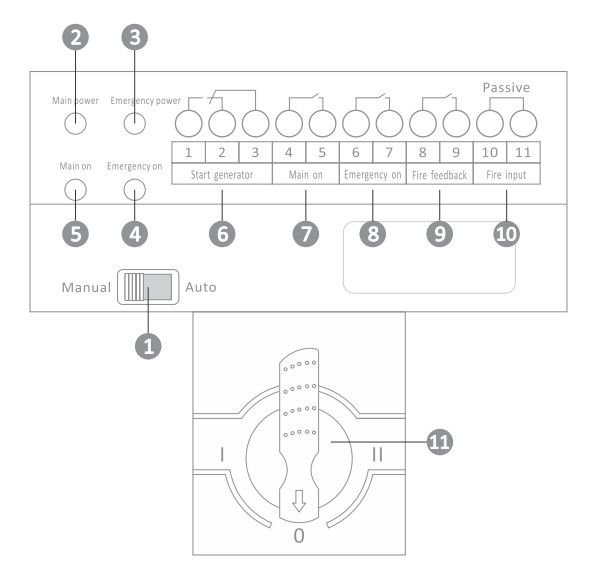

Sterowanie i sygnalizacja:

1. Przełącznik trybu pracy: Manual – praca w trybie ręcznym, Auto – praca w trybie automatycznym.
2. Sygnalizacja obecności napięcia na głównej linii zasilającej.
3. Sygnalizacja obecności zasilania na pomocniczej linii zasilającej.
4. Sygnalizacja załączenia pomocniczej linii zasilającej.
5. Sygnalizacja załączenia głównej linii zasilającej.
6. Wyjście przekaźnikowe (styk przełączny NO/NC). W przypadku braku poprawnego zasilania na linii głównej zamknięty zostaje styk pomiędzy zaciskami 2-3, który może zostać wykorzystany jako rozkaz startu dla generatora prądotwórczego podłączonego do linii pomocniczej.
7. Wyjście przekaźnikowe (styk NO) sygnalizujące załączenie linii głównej.
8. Wyjście przekaźnikowe (styk NO) sygnalizujące załączenie linii pomocniczej.
9. Wyjście przekaźnikowe (styk NO) sygnalizujące zadziałanie wejścia alarmowego i blokadę przełącznika w pozycji wyłączonej.
10. Wejście do alarmowego wyłączenia zasilania. Zamknięcie styku pomiędzy zaciskami 10-11 powoduje zdjęcie napięcia z linii wyjściowej i ustawienie aparatu w pozycji 0 (działa również w ręcznym trybie pracy).
11. Dźwignia do przełączania aparatu w trybie ręcznym.

Styki 1-11 przełącznika PSR-463-AUTO są to zaciski sprężynowe typu push-in. Oznacza to, że w celu wsunięcia przewodu do zacisku należy lekko wcisnąć w dół widoczny od frontu trzpień zacisku.

W trybie Auto dźwignia ustawia się automatycznie za pomocą wbudowanego napędu silnikowego. Nie należy ręcznie przestawiać położenia dźwigni dla aparatu ustawionego do pracy w trybie automatycznym!
